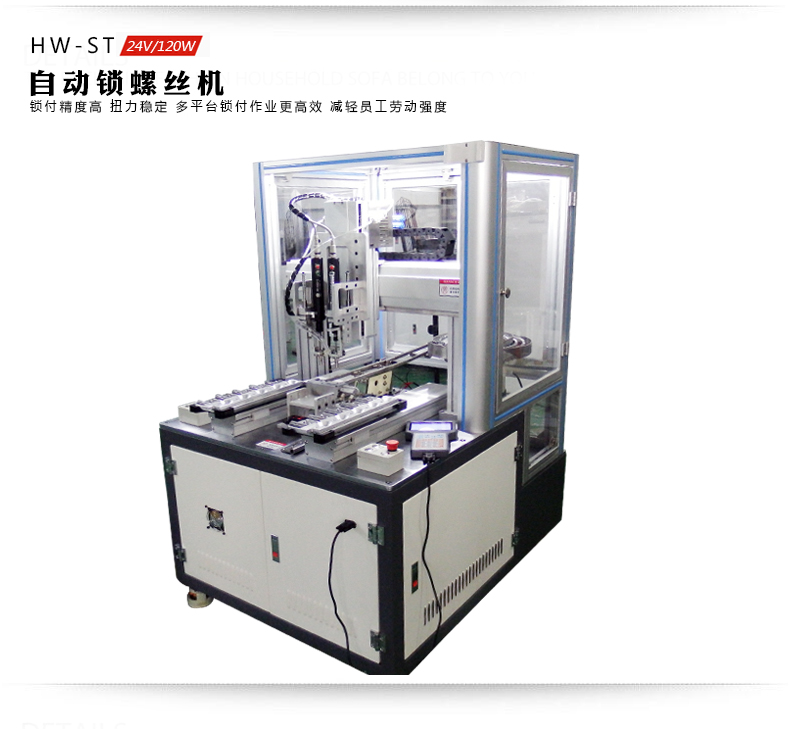

機米螺絲自動鎖付機HW-ST方案分析：

一：設備要求
①自動輸送螺絲
②自動完成鎖螺絲工作
③同時兩個鎖付2個螺絲。
④操作簡單方便。


二：機米螺絲自動鎖付機HW-ST方案
①由于本方案使用無頭螺絲，且螺絲比例不能使用吹送式送料方式，固本方案使用的是震動盤送螺絲后，進行吸取螺絲的方案（經過研究本次方案的螺絲可由震動盤有序震出，并且具有方向性）
②我司工程部通過討論得出本方案螺絲可實現自動鎖付工作，并通過萬向結構同時鎖付2個螺絲。

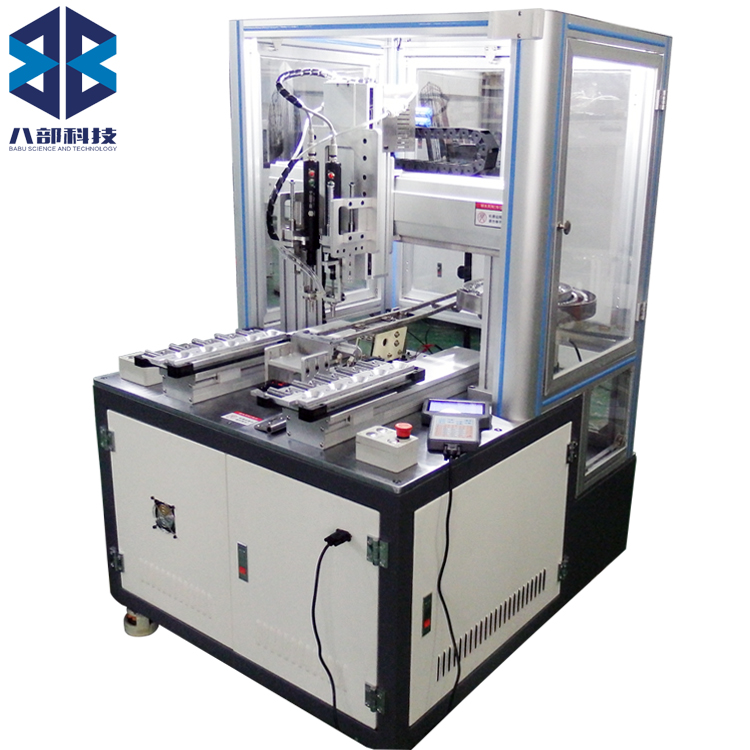

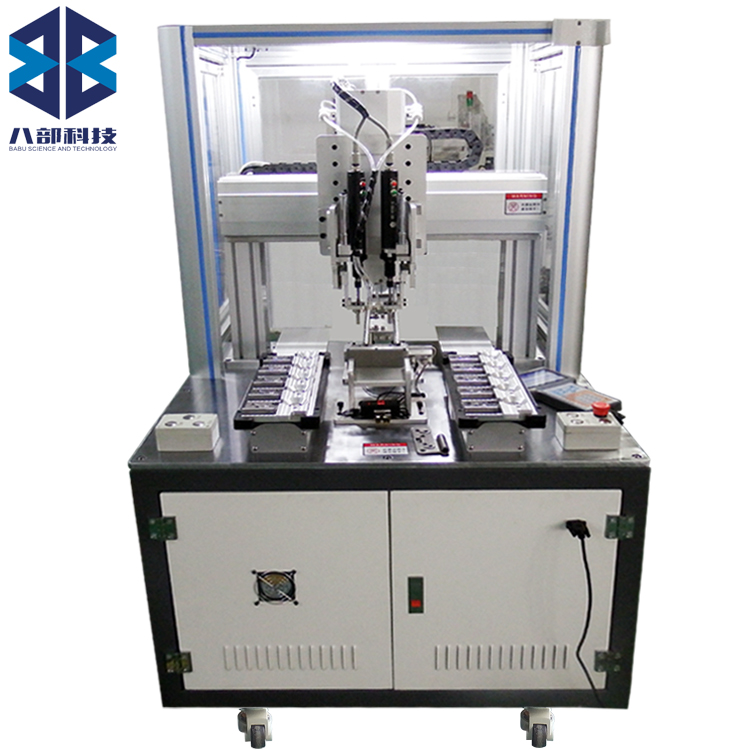

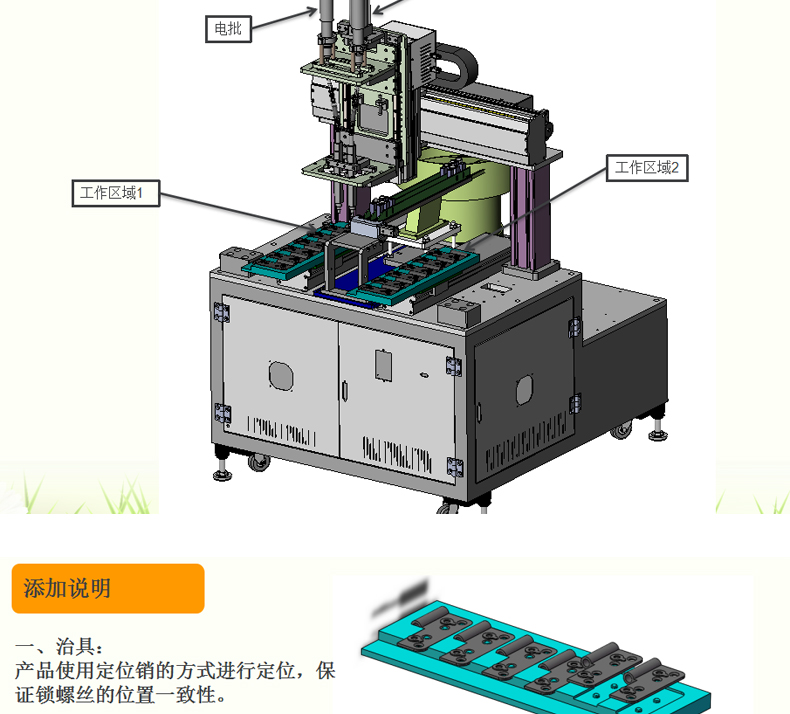

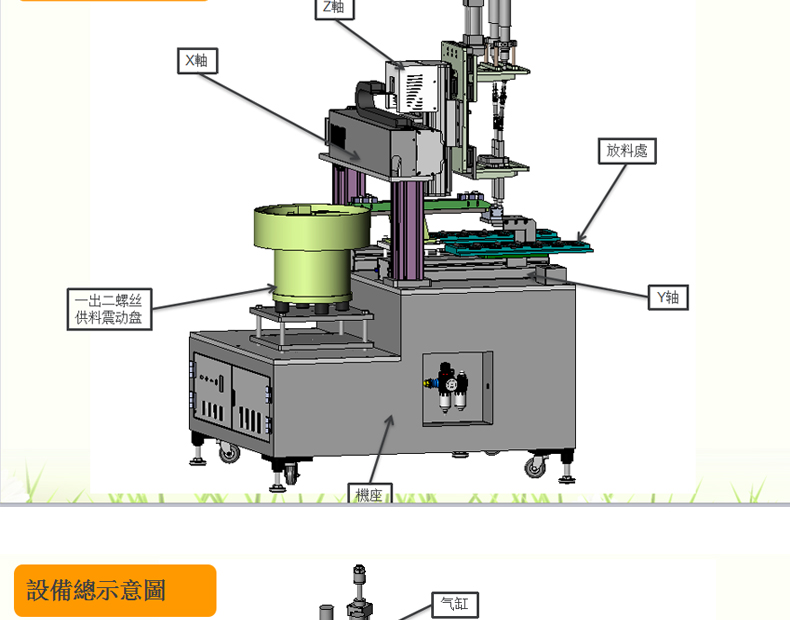

③考慮震動盤的固定方式與鎖螺絲的穩定性，最終方案采用落地式機臺完成客戶的產品鎖螺絲工作。添加說明一、治具：

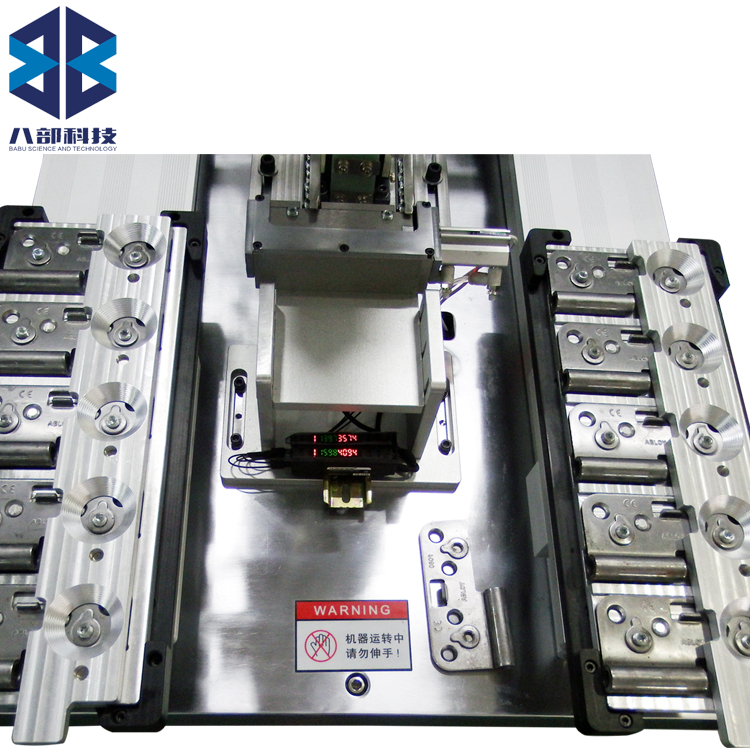

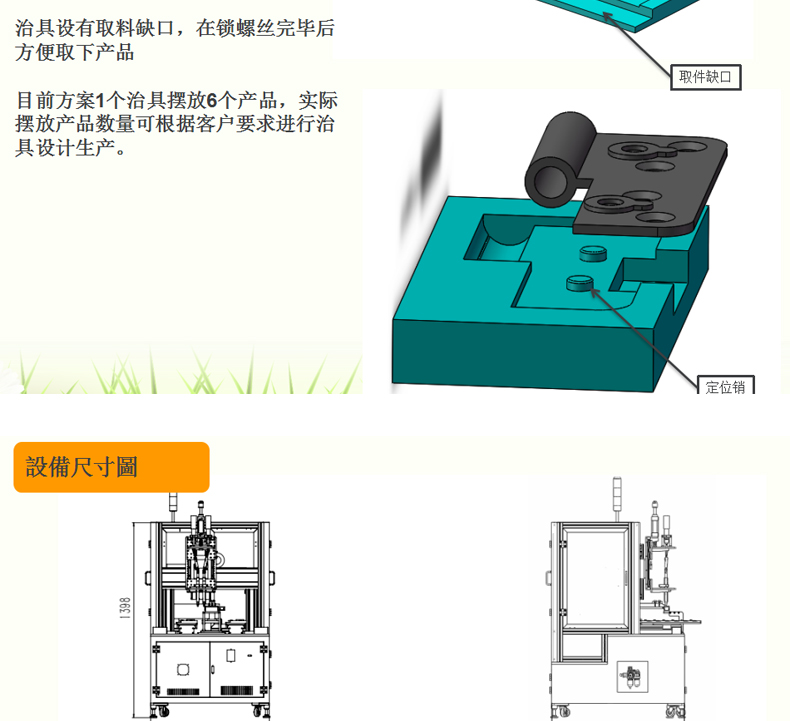

產品使用定位銷的方式進行定位，保證鎖螺絲的位置一致性。

治具設有取料缺口，在鎖螺絲完畢后方便取下產品

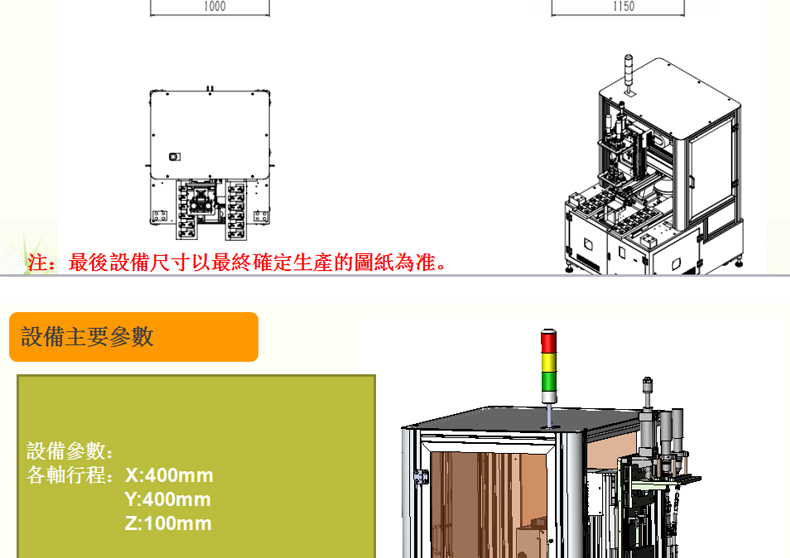

目前方案1個治具擺放6個產品，實際擺放產品數量可根據客戶要求進行治具設計生產。注：最後設備尺寸以最終確定生產的圖紙為準。

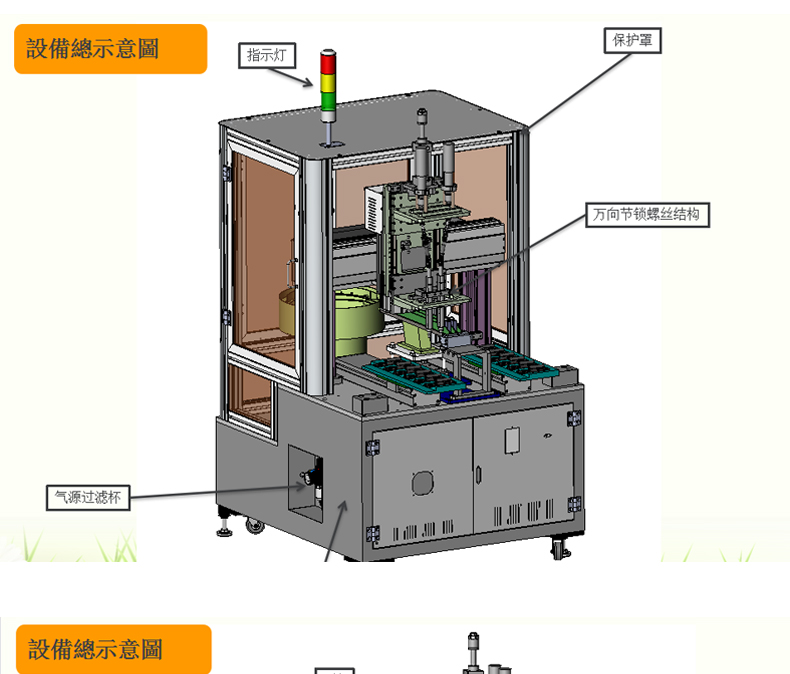

設備說明 本設備通過我司多年技術經驗積累的自動鎖螺絲機結合客戶的實際生產需求、供料工藝等重新開發設計的設備。
設備亮點：

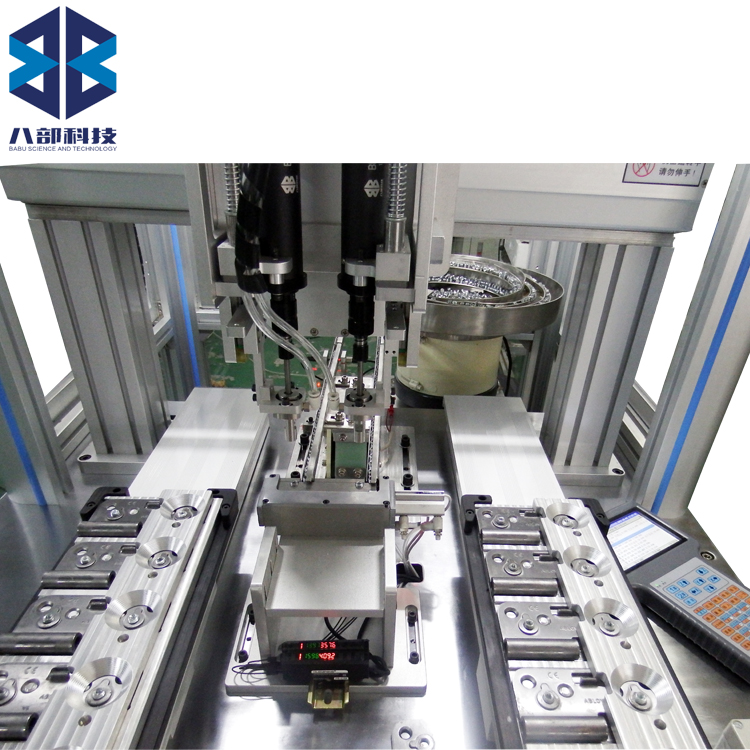

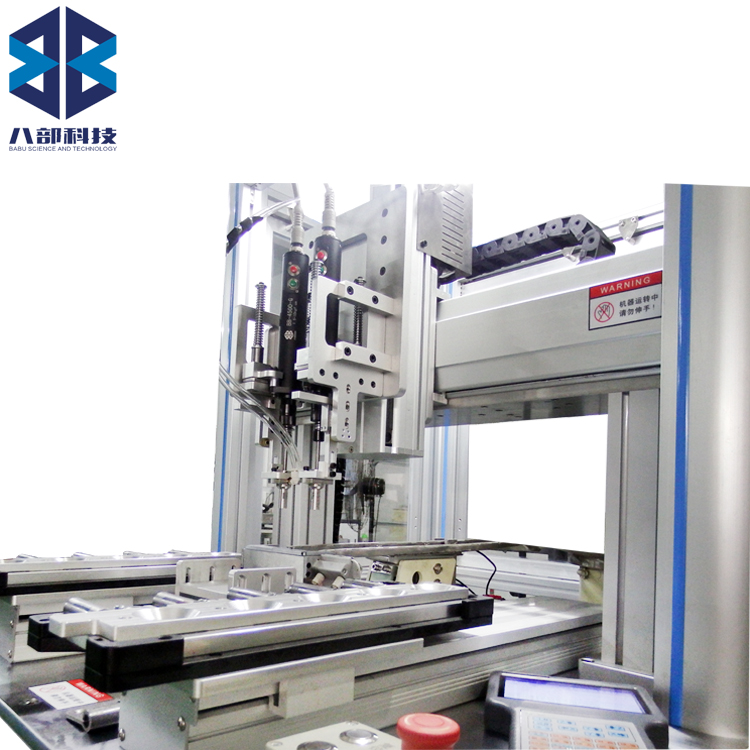

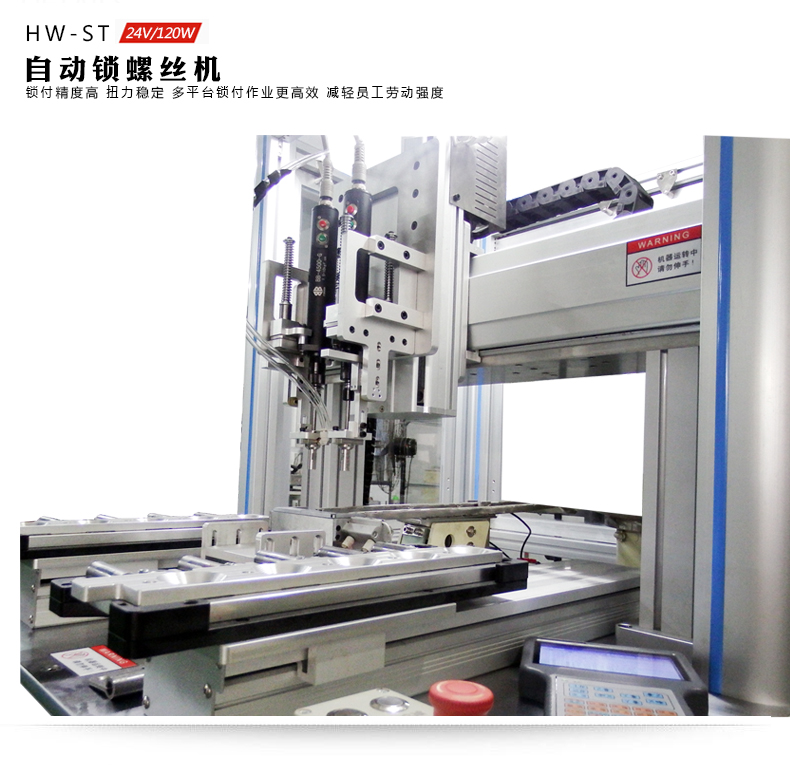

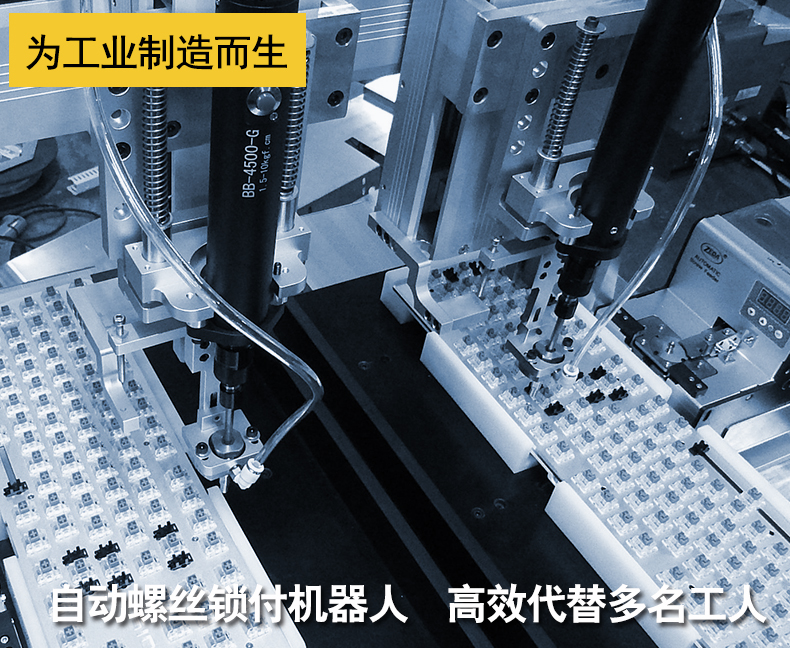

雙電批鎖螺絲工藝：本設備采用雙電批鎖螺絲工藝，采用萬向結構搭配在電批中，解決螺絲孔間距小的問題。同時因為客戶螺絲的特性，采用震動盤供料的方式使用吸取式的取料方案來完成鎖螺絲動作。

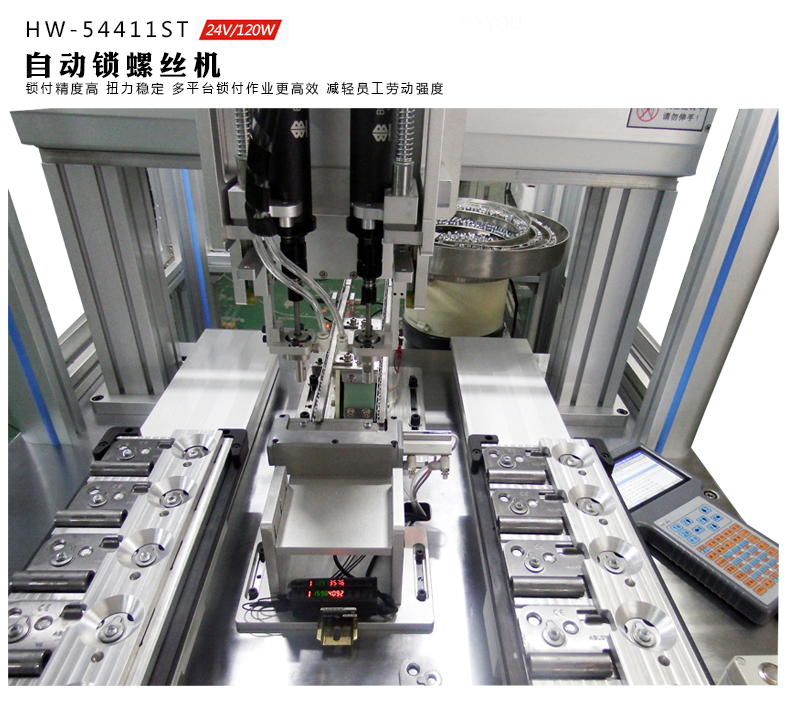

雙工工區域：本設備采用雙工作區域的鎖螺絲方式，設備在鎖付一個工作區域的時候，員工可在空閑區域擺放產品，提升設備的利用率。（因為客戶產品的單一性，所以雙區域采用固定式，節省多加2個機械軸的成本）
自動報警功能：在自動鎖螺絲的過程中，如果發生滑牙、付鎖等不良，設備將自動進行報警提示。


注意：客戶在最終下單前，需要提供鎖螺絲扭力等參數。以便我司在最終設計生產時各配件的選型。設備主要參數

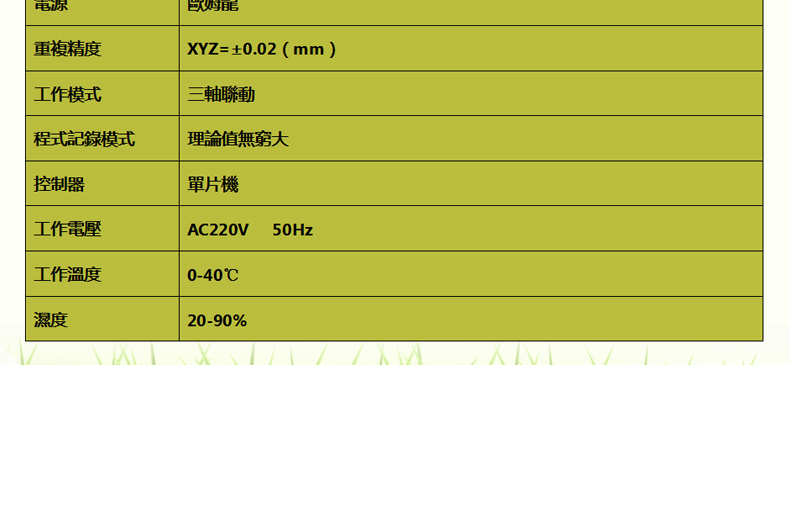

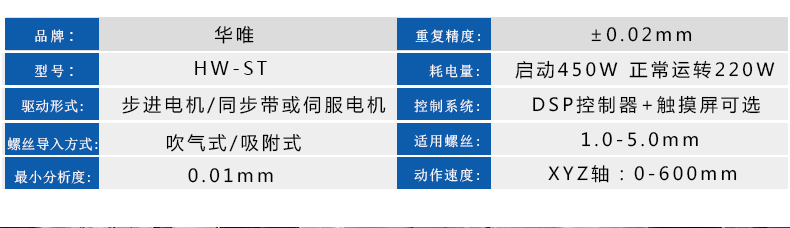

設備參數：
各軸行程：X:400mm
                  Y:400mm
                  Z:100mm

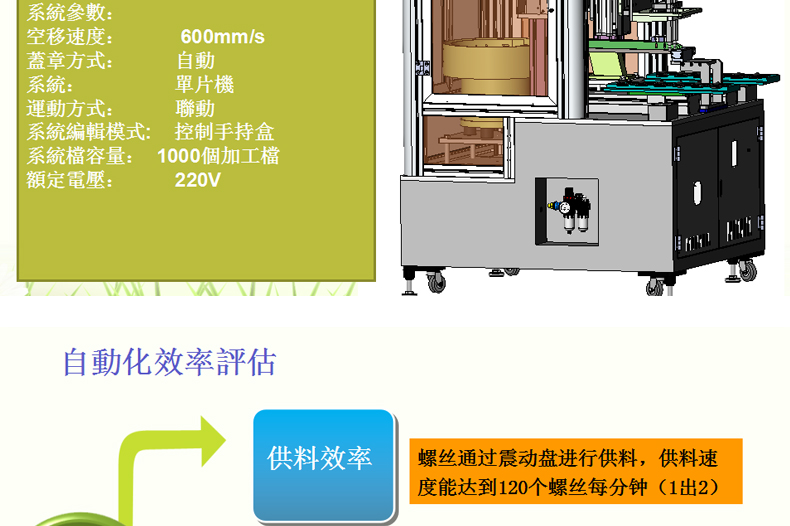

系統參數：
空移速度：          600mm/s
蓋章方式：         自動
系統：                單片機
運動方式：         聯動
系統編輯模式:    控制手持盒
系統檔容量：  1000個加工檔
額定電壓：         220V自動化效率評估效率評估
供料效率
螺絲通過震動盤進行供料，供料速度能達到120個螺絲每分鐘（1出2）
裝模效率 產品直接擺放到治具指定位置，治具設有取料缺口方便下料。裝料效率根據員工實際情況為準。

綜合效率 綜合考慮供料、鎖螺絲效率，最終預計本方案設備每小時能夠鎖1500-1800個產品。
